Nasos tizimlarining ishonchliligi va samaradorligi son-sanoqsiz sanoat, tijorat va kommunal ilovalarda juda muhimdir. Nazoratsiz ishlash, quruq ishlash, fazali ishlamay qolish va ortiqcha yuklanish sharoitlari nasosning ishdan chiqishining asosiy sabablari bo'lib, qimmat ishlamay qolish, energiya isrofgarchiligi va qimmat ta'mirlash yoki almashtirishga olib keladi. Ushbu muammolarni hal qilish uchun nasoslarni boshqarishning ilg'or texnologiyasi muhim ahamiyatga ega. Intellektual nasos boshqaruvchisi va himoyachisi endi hashamat emas, balki ishlashni optimallashtirish va qimmatbaho aktivlarni himoya qilishga intilayotgan zamonaviy operatsiyalar uchun zaruratdir.ZEN mashinalari, sanoat nazorati yechimlari bo'yicha etakchi Xitoy nasos ishlab chiqaruvchisi, eng zamonaviy texnologiyalarni taqdim etadiIntelligent nasos boshqaruvchilari va himoyachilarimaksimal ishonchlilik va razvedka uchun mo'ljallangan.
Intelligent nasos boshqaruvchisi va Protector - bu elektr nasoslarining ishlashini avtomatlashtiradigan va muhim elektr va tizim parametrlarini doimiy ravishda kuzatib boradigan ilg'or elektron qurilma. U nasos uchun ham miya, ham qo'riqchi vazifasini bajaradi. An'anaviy elektromexanik boshqaruvlardan farqli o'laroq, u aniq nazorat, keng qamrovli himoya va qimmatli operatsion tushunchalarni ta'minlash uchun mikroprotsessorga asoslangan mantiqdan foydalanadi. Ushbu aqlli blokning asosiy vazifasi g'ayritabiiy holatlarni aniqlash va buzilish sodir bo'lishidan oldin nasosni o'chirish kabi tuzatish choralarini ko'rish orqali halokatli nosozliklarning oldini olishdir.
ZEN mashinalari boshqaruvchilari yangi o'rnatishlarga muammosiz integratsiya qilish yoki mavjud tizimlarni qayta jihozlash uchun ishlab chiqilgan bo'lib, himoya va funksionallikni sezilarli darajada oshirishni taklif qiladi.
ZEN mashinalari markazidagi mikroprotsessorIntelligent nasos boshqaruvchisidoimiy ravishda ulangan sensorlar va quvvat manbai ma'lumotlarini tahlil qiladi. Bu erda u bajaradigan asosiy funktsiyalar:
Quyidagi jadvallar odatiy ZEN Machinery Intelligent Pump Controller va Protector seriyasining standart parametrlari va imkoniyatlarini batafsil bayon qiladi. Texnik xususiyatlar modelga qarab farq qilishi mumkin.
| Parametr | Spetsifikatsiya |
|---|---|
| Ta'minot kuchlanishi | 100-240V AC, 50/60Hz (1-faza); 380-480V AC, 50/60Hz (3 fazali) |
| Dvigatel quvvat diapazoni | 0,37 kVt dan 45 kVtgacha (0,5 HP dan 60 HP gacha) - Yuqori baholar uchun maslahatlashing |
| Nazorat kuchlanishining chiqishi | Rele chiqishi (odatda 250V AC, 10A) |
| Joriy o'lchov | Ichki CT (oqim transformatorlari) orqali bevosita zondlash |
| Belgilangan nuqtani sozlash | Raqamli klaviatura yoki potansiyometrlar (modelga bog'liq) |
| Himoya darajasi (qo'shimcha) | IP20 (panelga o'rnatish) yoki IP65 (mustaqil dala o'rnatish korpuslari) |
| Ishlash harorati | -10°C dan +55°C gacha (14°F dan 131°F gacha) |
| Xususiyat | Funktsiya | Sozlanishi diapazon / sozlash |
|---|---|---|
| Haddan tashqari yuk himoyasi | Belgilangan nuqtadan yuqori bo'lgan barqaror oqim bo'yicha sayohatlar | 50% dan 115% gacha FLA (to'liq yuk amperlari) |
| Kam yuk himoyasi | Belgilangan nuqtadan past bo'lgan barqaror oqim bo'yicha sayohatlar | FLA ning 20% dan 80% gacha |
| Quruq yugurishdan himoya qilish | Past oqim yoki tashqi probga asoslangan | Kechikish vaqti: 1-30 soniya |
| Kechiktirish taymerini ishga tushirish | Sayohatdan yoki quvvatni yo'qotishdan keyin tez velosiped haydashning oldini oladi | 1 dan 600 soniyagacha |
| Dam olish vaqti (nasos o'chirilgan) | Ishlash tsiklidan keyin majburiy bo'sh vaqt | 0 dan 999 soniyagacha |
| Fazali himoya (3P) | Yo'qotish, o'zgartirish, muvozanatsizlik | Avtomatik aniqlash, odatda 5-15% nomutanosiblik chegarasi |
| O'z-o'zini diagnostika qilish | Ichki kontaktlarning zanglashiga olib boradi | Avtomatik |
Savol: Nega menga oddiy bosim o'tkazgichi yoki haddan tashqari termal yuk o'rni o'rniga Intelligent Pump Controller kerak?
Javob: Bosim tugmasi faqat bosim asosida ishga tushirish/to'xtatishni boshqaradi. Termik haddan tashqari yuk o'rni asosiy haddan tashqari oqimdan himoya qiladi, lekin sekin ishlaydi va quruq ishlash, kam yuk yoki faza nosozliklaridan himoya qilmaydi. Intelligent Pump Controller bu barcha funktsiyalarni bir birlikda birlashtiradi, tezroq va aniqroq elektron himoyani ta'minlaydi, taymerlar kabi avtomatlashtirish xususiyatlarini qo'shadi va diagnostik fikr-mulohazalarni beradi. U ham nazorat, ham himoya qilish uchun to‘liq, integratsiyalashgan yechim taklif etadi.
Savol: ZEN Machinery kontrollerimda to'g'ri oqim (FLA) sozlamalarini qanday o'rnatishim mumkin?
Javob: Eng to'g'ri usul - nasos motorining nom plaketida to'liq yuk oqimi (FLA) ko'rsatkichini topish. Konfiguratsiya paytida ushbu qiymatni kontrollerga kiriting. Tekshirish moslamasi buni ortiqcha yuk va kam yuklanish nuqtalarini hisoblash uchun 100% asosiy chiziq sifatida ishlatadi. Hech qachon bu qiymatni taxmin qilmang; noto'g'ri sozlama etarli darajada himoyalanmasligi yoki bezovtalanishga olib kelishi mumkin.
Savol: Tekshirish moslamasi bir xil nasosda quruq ishlash va ortiqcha yuklanishdan himoya qila oladimi?
Javob: Albatta. Bu asosiy kuchdir. Tekshirish moslamasi ikkala holat uchun bir vaqtning o'zida oqimni nazorat qiladi. Quruq ish holati odatda vosita oqimi sifatida namoyon bo'ladiquyidaMexanik tiqilib qolish yoki tiqilib qolish oqimga sabab bo'lganda, past yukning belgilangan nuqtasi (suyuqlikdan yuk yo'qligi sababli)yuqoridahaddan tashqari yuk o'rnatish nuqtasi. ZEN Machinery bloki ishlamay qoladi va har ikkala stsenariy uchun o'ziga xos nosozlikni ko'rsatadi.
Savol: O'rnatish murakkabmi? Menga maxsus vositalar yoki treninglar kerakmi?
Javob: O'rnatish malakali elektrchi uchun oddiy. Tekshirish moslamasi nasos motorining quvvat kontaktor bobini bilan ketma-ket ulanadi (kichikroq motorlar uchun u to'g'ridan-to'g'ri quvvatni almashtirishi mumkin). Asosiy qadamlar elektr ta'minotini, boshqaruv chiqishlarini kontaktorga ulashni va ichki oqim transformatorlari (CT) orqali vosita quvvat kabellarini ulashni o'z ichiga oladi. Klaviatura orqali sozlash menyu orqali amalga oshiriladi. Asosiy elektr bilimlari va mahsulot qo'llanmasi talab qilinadi.
Savol: Mening nasos tizimim bir nechta nasoslardan foydalanadi. Bitta nazoratchi ularni boshqara oladimi?
Javob: Standart bitta motorli kontrollerlar bitta nasosga bag'ishlangan. Shu bilan birga, ZEN Machinery qo'rg'oshin / kechikish yoki navbatchilik aylanish tizimlari uchun mo'ljallangan maxsus ko'p nasosli boshqaruvchi modellarni taklif etadi. Ushbu ilg'or bloklar 4 tagacha nasosni ketma-ketlashtirishi, bir xil eskirish uchun almashinishni boshqarishi va har bir dvigatel uchun individual himoyani ta'minlashi mumkin. Ko'p nasosli ilovalar uchun tizim boshqaruvchisini to'g'ri belgilash juda muhimdir.
Savol: Nosozlikdan keyin nima bo'ladi? Nasos avtomatik ravishda qayta ishga tushadimi?
Javob: Bu sozlanishi mumkin. Nosozlikdan keyin (masalan, quruq ish yoki ortiqcha yuk) tekshirgich bloklanadi va xato sababini tekshirish uchun qo'lda qayta o'rnatishni talab qiladi (ko'pincha tugma yoki velosiped quvvati orqali). Biroq, ishga tushirishni kechiktirish yoki dam olish taymeri kabi funktsiyalar uchun taymer aylanishi tugagandan so'ng qayta ishga tushirish to'liq avtomatik bo'ladi. Haqiqiy nosozliklarni qo'lda tiklash muhim xavfsizlik xususiyati hisoblanadi.
Savol: ZEN Machinery boshqaruvchisi kuchlanish tebranishlarini qanday boshqaradi?
Javob: Tekshirgichlar keng kirish kuchlanish diapazonida (masalan, 100-240V AC) ishlash uchun mo'ljallangan. Ular ta'minot kuchlanishini doimiy ravishda kuzatib boradilar. Muhim past kuchlanish yoki haddan tashqari kuchlanish holatlari aniqlanishi mumkin va ular himoya ishini keltirib chiqarishi mumkin, chunki bu nasos motoriga zarar etkazishi mumkin. Aniq chegaralar model va konfiguratsiyaga bog'liq.

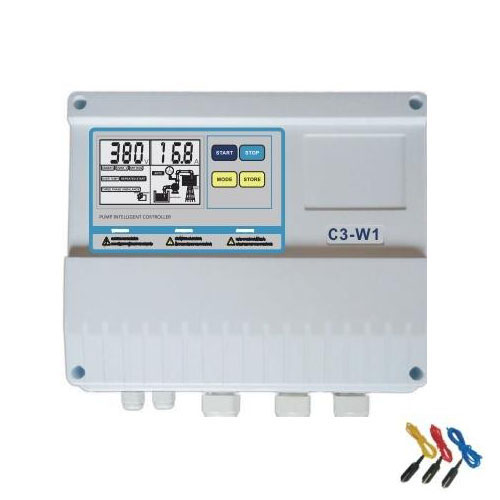

ZEN Machinery yuqori sifatli C-W1 yagona nasosli boshqaruvchi quyidagi boshqaruv funktsiyalari bilan jihozlangan: impulsli elektrod probi/float kaliti/elektr kontakti; bosim o'lchagich / bosim rölesi; displey ingliz tilidagi dinamik LCD displey; boshqaruv rejimi - qo'lda / avtomatik, shuningdek, qo'lda va avtomatik rejimlarda to'liq himoya funktsiyalari.

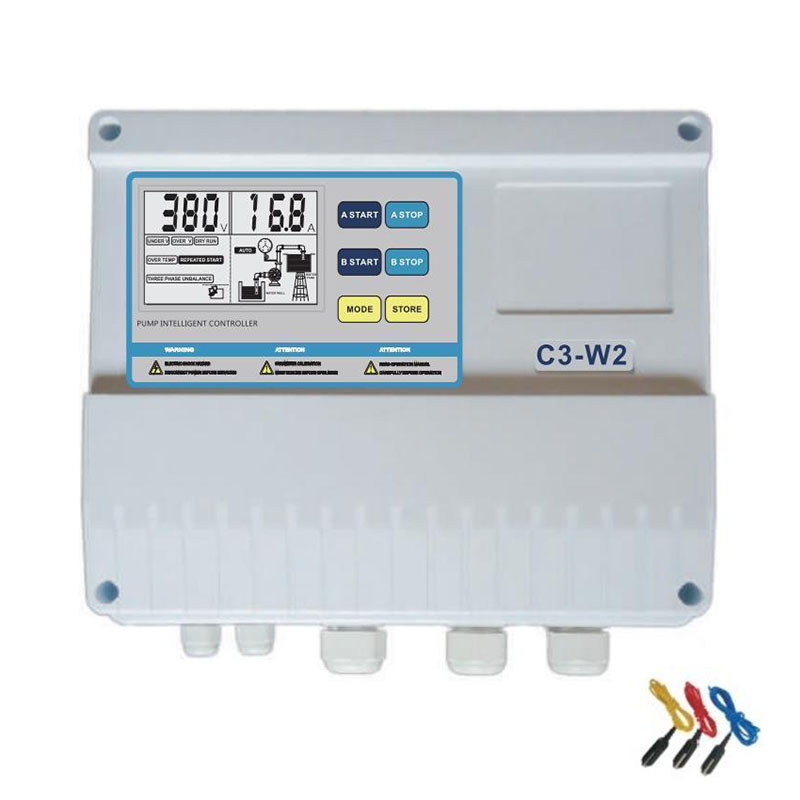

ZEN Machinery yuqori sifatli C-W2 Duplex Pump Controller quyidagi boshqaruv funktsiyalari bilan jihozlangan: impuls elektrod probi/float switch/elektrik kontakt; bosim o'lchagich / o'rni; displey ingliz tilidagi dinamik LCD displey; qo'lda / avtomatik boshqarish rejimi va qo'lda va avtomatik rejimlarda to'liq himoya funktsiyalari.

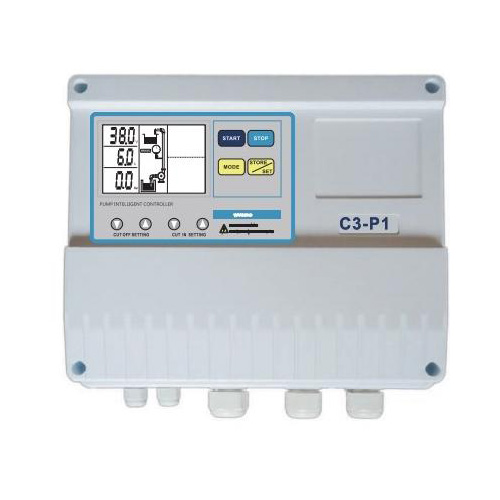

ZEN Machinery yuqori sifatli C-P1 bosim kuchaytiruvchi yagona nasosli boshqaruv moslamasi quyidagi boshqaruv funktsiyalari bilan jihozlangan: impulsli elektrod probi / float kaliti / elektr kontakti; bosim o'lchagich / o'rni; displey - bu ingliz tilida yuqori aniqlikdagi dinamik LCD displey; boshqaruv rejimi - qo'lda / avtomatik, shuningdek, qo'lda va avtomatik rejimlarda to'liq himoya funktsiyalari.

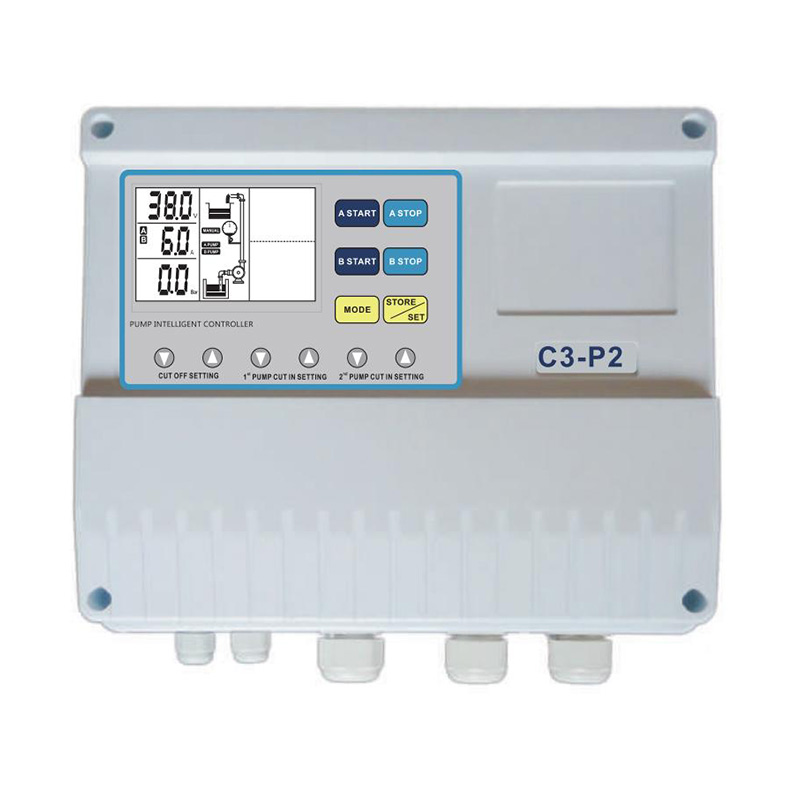

ZEN Machinery yuqori sifatli C-P2 Boost Duplex Pump Controller quyidagi boshqaruv funktsiyalari bilan jihozlangan: impuls elektrod probi / float kaliti / elektr kontakti; bosim o'lchagich / bosim rölesi; displey ingliz tilidagi dinamik LCD displey; qo'lda / avtomatik boshqarish rejimi va qo'lda va avtomatik rejimlarda to'liq himoya funktsiyalari.

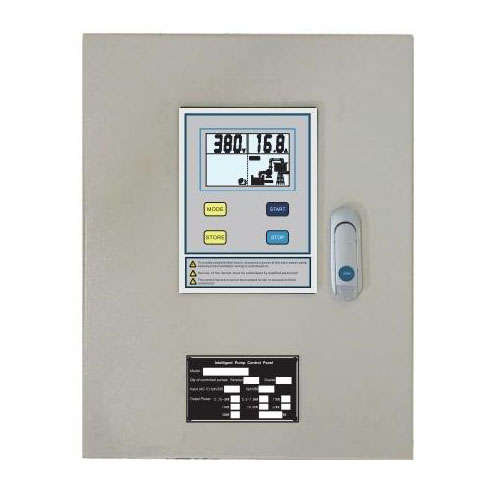

ZEN Machinery yuqori sifatli C-T1 yagona nasosli boshqaruv moslamasi: daraja sensori, masofaviy manometr (real vaqtda suyuqlik chuqurligi displeyi); displey funktsiyalari-ingliz tilida dinamik LCD displey.

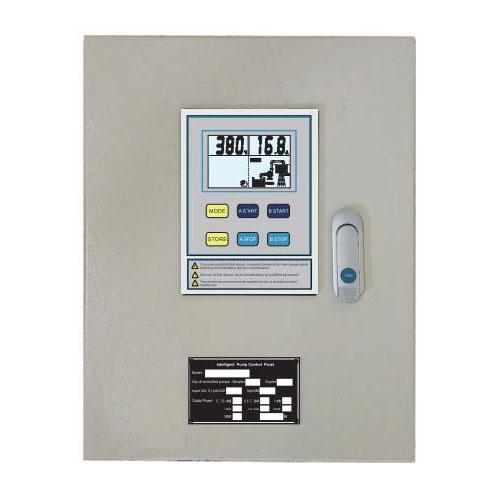

ZEN Machinery yuqori sifatli C-T2 dupleks nasos boshqaruvchisi: daraja sensori, masofaviy manometr (real vaqtda suyuqlik chuqurligi displeyi); displey funktsiyalari-ingliz tilida dinamik LCD displey.

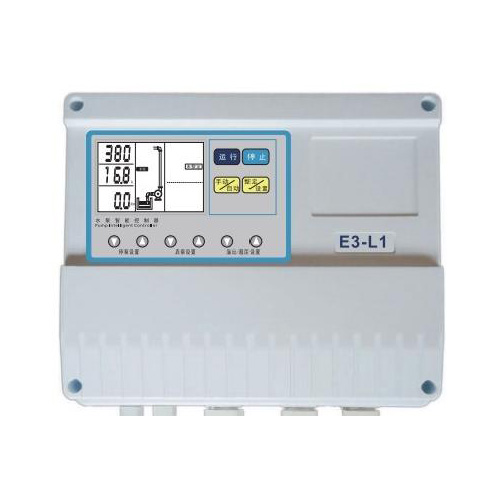

ZEN Machinery yuqori sifatli Xususiyatlar E-L1 Intelligent Pump Level Controller: Daraja sensori, masofaviy manometr (haqiqiy vaqtda suyuqlik chuqurligi displeyi); displey funktsiyalari-ingliz tilida dinamik LCD displey.

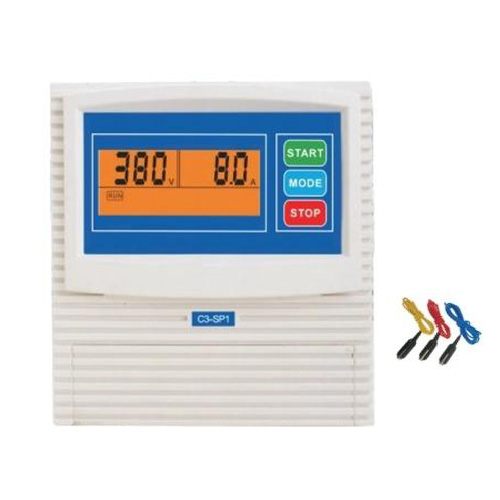

ZEN Machinery yuqori sifatli C-SP1 Intelligent Pump Controller xususiyatlari: daraja sensori, masofaviy manometr (real vaqtda suyuqlik chuqurligi displeyi); displey funktsiyalari-ingliz tilida dinamik LCD displey.

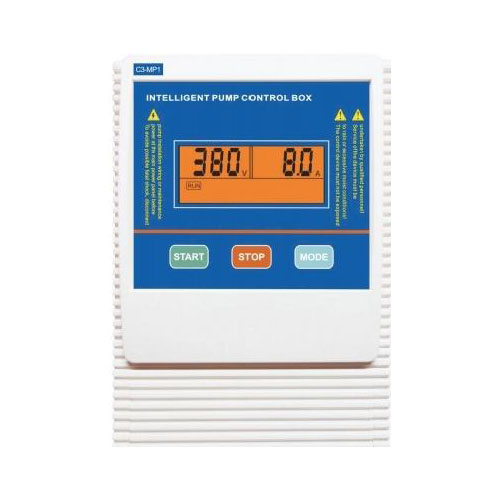

ZEN Machinery yuqori sifatli C-MP1 Intelligent Pump Controller xususiyatlari: daraja sensori, masofaviy manometr (haqiqiy vaqtda suyuqlik chuqurligi displeyi); displey funktsiyalari-ingliz tilida dinamik LCD displey.

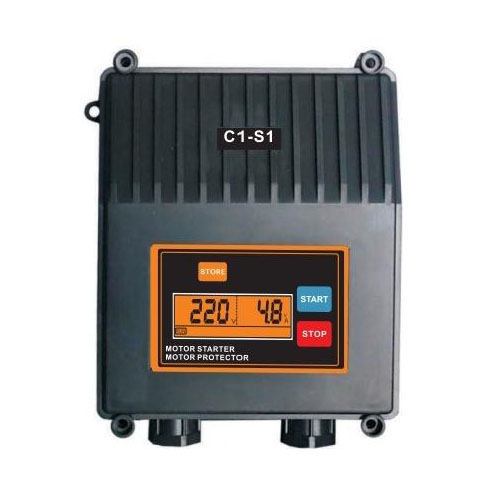

ZEN Machinery yuqori sifatli C-S1 Dvigatel himoyachisining xususiyatlari: daraja sensori, masofaviy manometr (real vaqtda suyuqlik chuqurligi displeyi); displey funktsiyalari-ingliz tilida dinamik LCD displey.

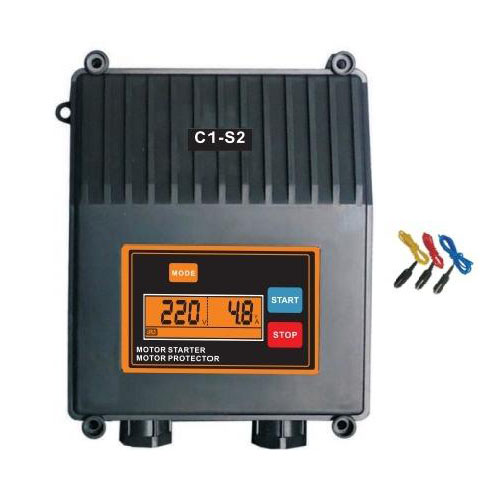

ZEN Machinery yuqori sifatli C-S2 Intelligent Pump Controller xususiyatlari: daraja sensori, masofaviy manometr (real vaqtda suyuqlik chuqurligi displeyi); displey funktsiyalari-ingliz tilida dinamik LCD displey.
