Yuqori sifat Ikki tomonlama assimilyatsiya pompasiishonchliligi va samaradorligini muhokama qilib bo'lmaydigan talabchan, yuqori oqimli ilovalar uchun mo'ljallangan gidrotexnikaning eng yuqori cho'qqisini ifodalaydi. Standart bitta assimilyatsiya nasoslaridan farqli o'laroq, uning o'ziga xos xususiyati ikkita qarama-qarshi assimilyatsiya ko'zlari orqali bir vaqtning o'zida ikkala tomondan suyuqlikni qabul qiluvchi pervaneldir. Ushbu nosimmetrik dizayn o'yinni o'zgartiradi. U pervanelga ta'sir qiluvchi eksenel gidravlik kuchlarni tubdan muvozanatlashtiradi, rulman yuklari va eskirishini keskin kamaytiradi. Bu ajoyib mexanik barqarorlik, minimal tebranish va ishlash muddatini sezilarli darajada uzaytiradi. AtZEN mashinalari, biz muhim suv ta'minoti, sug'orish, HVAC va sanoat aylanish tizimlarida ishlash va chidamlilik bo'yicha sanoat mezonlarini o'rnatadigan nasoslarni yetkazib berish uchun yuqori sifatli materiallar va nozik ishlab chiqarishni birlashtirgan holda, o'nlab yillar davomida ushbu mustahkam dizaynni takomillashtirdik.
Bizning flagman DSX seriyamiz yigirma yillik muhandislik tajribasini o'zida mujassam etgan. Quyida uning qobiliyatini aniqlaydigan batafsil parametrlar keltirilgan.
| Komponent | Standart material | Ixtiyoriy / Maxsus materiallar | ZEN mashinalari dizayn xususiyati |
|---|---|---|---|
| Koson | Quyma temir (GG25/EN-GJL-250) | Egiluvchan temir, quyma po'lat, zanglamaydigan po'lat (CF8M/316), bronza | Oson parvarish qilish uchun gorizontal ravishda ajratilgan. Qo'shimcha kuch va tebranishni kamaytirish uchun qovurg'ali dizayn. |
| Pervane | Bronza (CuSn12) | Zanglamaydigan po'lat (1.4408/316), ikki tomonlama zanglamaydigan po'lat, Ni-qarshilik | Nozik ishlov berilgan, toʻliq yopiq va minimal tebranish uchun ISO 1940 G6.3 darajasiga dinamik muvozanatlangan. |
| Mil | Zanglamaydigan po'lat (1.4021/420) | Zanglamaydigan po'lat (1.4317/431), qoplamali karbonli po'lat | Maksimal qattiqlik uchun katta o'lchamli diametr. Himoya uchun suyuqlik tomonida standart mil yenglari. |
| Milni muhrlash | Mexanik muhr (bitta, kartrij turi) | Ikki tomonlama mexanik muhr, qadoqlash bezi | Oson almashtirish uchun sanoat standartidagi kartrij muhri. Plomba muddatini uzaytirish uchun standart o'chirish / yuvish qoidalari. |
| Rulmanlar | Chuqur truba rulmanlari (SKF/FAG ekvivalenti) | Burchakli kontaktli podshipniklar, silindrsimon rulmanlar | O'rnatilgan moy rezervuari va sovutish qanotlari bilan katta o'lchamli podshipnik korpusi. Yog 'moylash standarti, moy moylash ixtiyoriy. |
| Model | Oqim (m³/soat) | Bosh (m) | Tezlik (RPM) | Dvigatel quvvati (kVt) | NPSHr (m) | Samaradorlik (%) |
|---|---|---|---|---|---|---|
| DSX 150-400 | 500 | 80 | 1450 | 160 | 3.5 | 86 |
| DSX 200-500 | 1000 | 100 | 1450 | 355 | 4.2 | 88 |
| DSX 250-600 | 1800 | 120 | 1450 | 710 | 5.0 | 89 |
| DSX 300-700 | 3000 | 85 | 980 | 900 | 4.0 | 90 |
Savol: a ning asosiy foydasi nimadaikki tomonlama assimilyatsiya pompasibitta assimilyatsiya pompasi bilan solishtirganda?
Javob: Asosiy foyda eksenel gidravlik muvozanatdir. Yagona assimilyatsiya pompasida pervanel bo'ylab bosim farqlari rulman tomonidan so'rilishi kerak bo'lgan sezilarli eksenel surish kuchini yaratadi va bu aşınmaya olib keladi. Ikki assimilyatsiya pompasining pervanesi suyuqlikni har ikki tomondan teng ravishda tortib, bu kuchlarni muvozanatlashtiradi. Bu rulman yukining keskin kamayishiga, tebranishning pasayishiga, yuqori mexanik ishonchlilikka va uzoq xizmat muddatiga olib keladi, ayniqsa yuqori oqimli, uzluksiz ishlaydigan ilovalarda juda muhimdir.
Savol: Ikki tomonlama assimilyatsiya dizayni NPSH (Net Positive Suction Head) qanday ta'sir qiladi?
Javob: Bu NPSH xususiyatlarini sezilarli darajada yaxshilaydi. Umumiy oqim ikkita kirish yo'liga bo'linganligi sababli, pervanelning har bir tomoniga kiradigan suyuqlik tezligi bir xil quvvatga ega bitta kirish pompasi bilan solishtirganda taxminan ikki baravar kamayadi. NPSH Required (NPSHr) kirish tezligiga katta ta'sir ko'rsatganligi sababli, ushbu dizayn tabiatan ancha past NPSHr ni ta'minlaydi. Bu tizim dizaynerlariga ko'proq moslashuvchanlikni beradi, nasosni suyuqlik manbasidan uzoqroqqa joylashtirish imkonini beradi va eng muhimi, pervanelning shikastlanishi va samaradorlikni yo'qotishning asosiy sababi bo'lgan kavitatsiya xavfini keskin kamaytiradi.
Savol: Ikkita assimilyatsiya nasoslarini saqlash qiyinroqmi yoki qimmatmi?
Javob: Majburiy emas. Gorizontal bo'linadigan korpus dizayni bilan ZEN Machinery DSX seriyali nasoslar texnik xizmat ko'rsatish qulayligi uchun ishlab chiqilgan. Butun aylanadigan komplektga (pervane, milya, podshipniklar) kirish va olib tashlash mumkin, bu esa assimilyatsiya va tushirish quvurlarini bezovta qilmasdan yoki dvigatelni harakatga keltirmasdan, korpusning yuqori yarmini oddiygina ko'tarish orqali amalga oshiriladi. Bu tekshirish yoki ta'mirlash vaqtida ishlamay qolish vaqtini kamaytiradi. Dastlabki investitsiyalar ba'zi bir bosqichli nasoslarga qaraganda yuqori bo'lishi mumkin bo'lsa-da, muvozanatli ishlash va mustahkam qurilish tufayli texnik xizmat ko'rsatish chastotasi va xarajatlarining keskin kamayishi nasosning ishlash muddati davomida egalik qilishning umumiy qiymatini kamaytirishga olib keladi.
Savol: Ikkita assimilyatsiya nasoslari qaysi ilovalar uchun eng mos keladi?
Javob: Ular yuqori hajmli, toza yoki ozgina ifloslangan suyuqlik o'tkazish uchun mo'ljallangan. Asosiy ilovalar quyidagilardan iborat: shahar suv ta'minoti va taqsimlash tarmoqlari, yirik irrigatsiya va drenaj tizimlari, elektr stantsiyalari va sanoat ob'ektlarida sovutish suvi aylanishi, konditsioner va markaziy isitish / sovutish tizimlari (sovutilgan va kondensatorli suv), sanoat texnologik suv ta'minoti va tozalash inshootlari uchun xom suv olish. Ular tizim talabi yuqori bo'lgan va operatsion uzluksizligi muhim bo'lgan joyda idealdir.
Savol: "Gorizontal bo'linish" va "vertikal bo'linish" nimani anglatadi va qaysi birini tanlashim kerak?
Javob: Bu nasos korpusi bo'lingan tekislikka ishora qiladi. Gorizontal ravishda ajratilgan korpus (ko'pgina ZEN Machinery er-xotin assimilyatsiya nasoslarida qo'llaniladi) korpusni milning markaziy chizig'i bo'ylab yuqori va pastki yarmiga ajratadi. Bu ichki komponentlarga to'liq kirish imkonini beradi. Vertikal ravishda bo'lingan korpus (yoki eksenel bo'linish) korpusni old va orqa tomonda, milga parallel ravishda ajratib turadi. Gorizontal bo'linish dizayni odatda katta nasoslar uchun afzaldir, chunki u texnik xizmat ko'rsatish va tekshirishni ancha osonlashtiradi. Vertikal ajratilgan dizaynlar ko'pincha ixchamroq bo'lib, bo'sh joy juda cheklangan joylarda ishlatilishi mumkin, ammo xizmat ko'rsatish odatda quvurlarni ajratishni talab qiladi.
Savol: ZEN Machinery er-xotin assimilyatsiya nasoslari suvdan boshqa suyuqliklarni ishlay oladimi?
Javob: Ha, tegishli material tanlash bilan. Standart modellar toza suv uchun tuzilgan bo'lsa-da, ZEN Machinery keng qamrovli materiallarni sozlashni taklif qiladi. Dengiz suvi, sho'r suv yoki engil korroziy suyuqliklar uchun biz zanglamaydigan po'latdan (316/316L) yoki dupleks zanglamaydigan po'latdan yasalgan pervanellar va korpuslarni tavsiya qilamiz. Yuqori haroratli ilovalar uchun quyma po'lat kabi materiallar belgilanishi mumkin. Ishonchli, uzoq muddatli ishlash uchun to'g'ri metallurgiya va muhrlash eritmasini belgilash uchun suyuqlikning aniq xususiyatlari (kimyoviy tarkibi, harorati, qattiq moddalar miqdori) bo'yicha muhandislik guruhimiz bilan maslahatlashish juda muhimdir.
Savol: Ilovam uchun to‘g‘ri o‘lcham va modelni tanlashimga qanday ishonch hosil qilishim mumkin?
Javob: To'g'ri tanlash aniq tizim ma'lumotlarini talab qiladi. Siz aniqlashingiz kerak bo'lgan asosiy parametrlar quyidagilardir: Kerakli oqim tezligi (m³/soat yoki GPMda), Kerakli umumiy quvvat (metr yoki futda, statik ko'tarilish va barcha quvur ishqalanish yo'qotishlarini hisobga olish), Nasos kirishidagi mavjud NPSH (aniq musbat assimilyatsiya boshlig'i mavjud), Suyuqlik turi va harorati va ish vaqti (contint. Ushbu ma'lumotlarga ko'ra, ZEN Machinery texnik jamoasi tizimingizning egri chizig'ini tahlil qilishi va energiya tejamkorligi va ishonchli ishlashini ta'minlab, eng yaxshi samaradorlik nuqtasida (BEP) yoki yaqinida ishlash uchun optimal DSX seriyali nasos modeli va tezligini tavsiya qilishi mumkin.

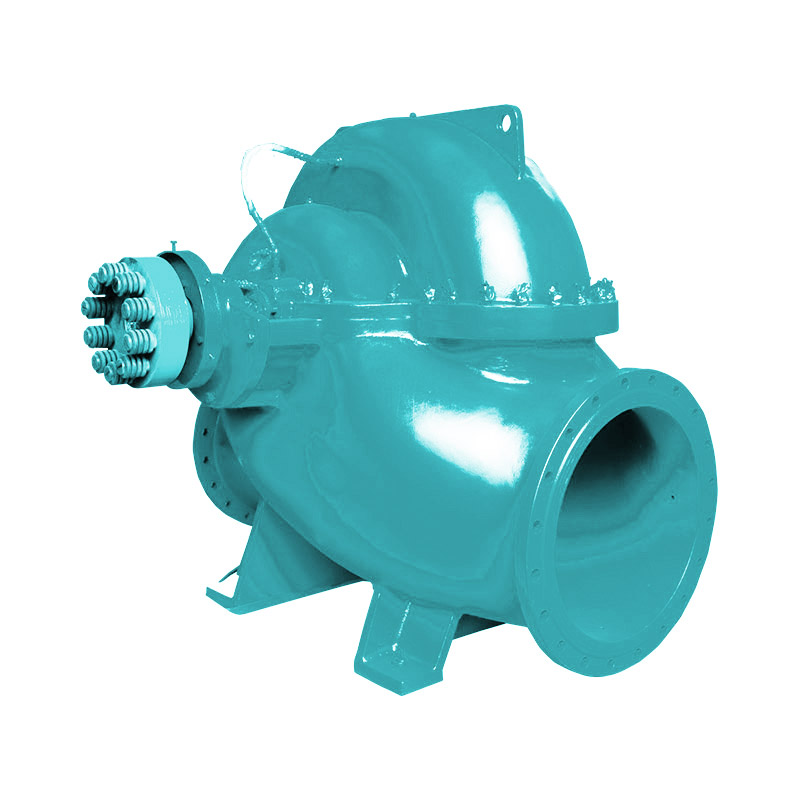

S Split Case Santrifüj nasosi bir bosqichli, gorizontal, ikki assimilyatsiya qiluvchi markazdan qochma nasos bo'lib, fizik va kimyoviy xossalari suvga o'xshash, maksimal harorati 80 ° C dan oshmaydigan toza suv va suyuqliklarni tashish uchun mo'ljallangan. Zavodlarda, shaxtalarda, shaharlarda va elektr stantsiyalarida suv ta'minoti va drenajlash, qishloq xo'jaligi erlarini drenajlash va sug'orish uchun, shuningdek, turli xil gidrotexnika loyihalari uchun javob beradi.

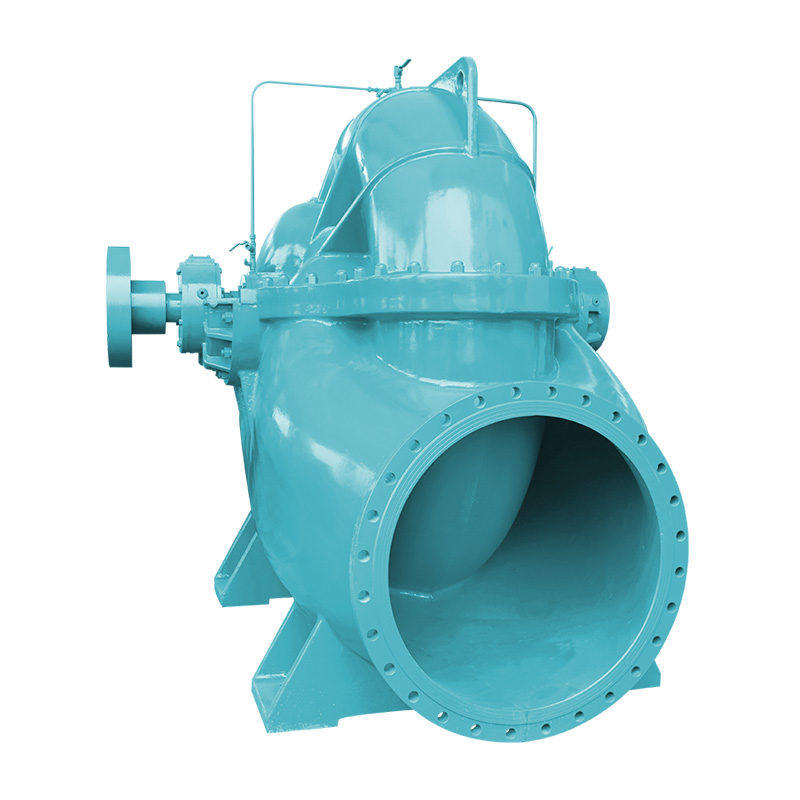

O'rnatish va foydalanishSLOWN er-xotin assimilyatsiya pompasi asosan suv bilan o'xshash fizik-kimyoviy xususiyatlarga ega bo'lgan toza suv yoki suyuqliklarni tashish uchun ishlatiladi va suv stantsiyalari, qurilish suv ta'minoti, konditsionerlik uchun aylanma suv, gidroirrigatsiya, drenaj nasos stantsiyalari, elektr stantsiyalari, sanoat suv ta'minoti tizimlari, yong'inga qarshi tizimlar, kemasozlik sanoati va boshqalar kabi aralash suyuqlik transportida keng qo'llaniladi.

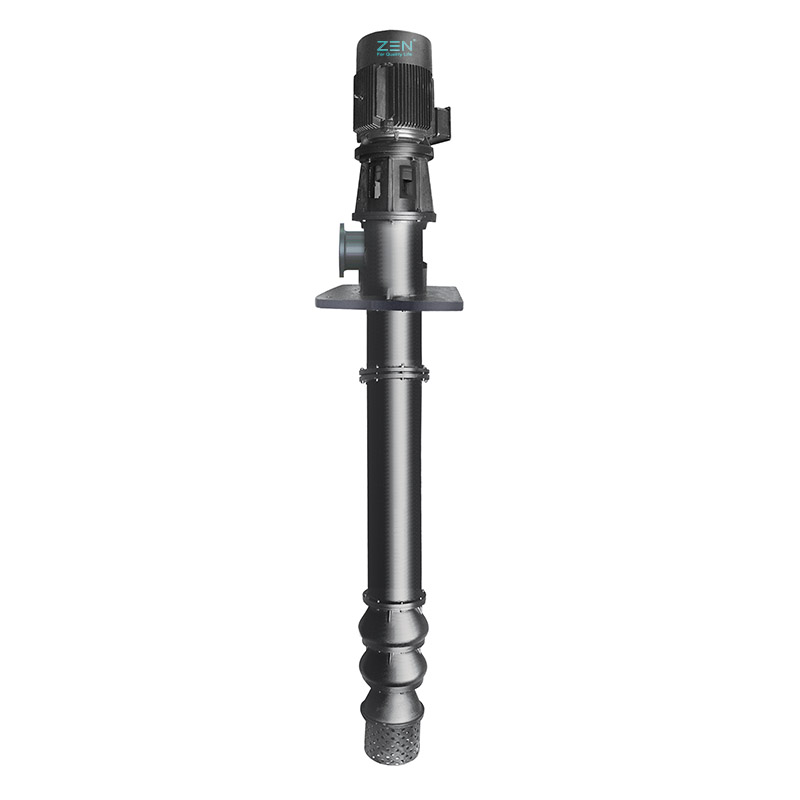

ZEN Machinery yuqori sifatli LP-T vertikal turbinali nasosi asosan korroziyaga uchramaydigan oqava suvlarni yoki 60 ° C dan past haroratli oqava suvlarni, tarkibida tolalar yoki maydalangan zarrachalar bo'lmagan va tarkibi 150 mg / l dan kam bo'lgan to'xtatilgan moddalarni pompalash uchun ishlatiladi.
Past bosimli uzun vertikal drenaj nasoslari asosida. LPT turi, shuningdek, 60 ° C dan past haroratda oqava suvlarni yoki qattiq zarralarni o'z ichiga olgan oqava suvlarni, masalan, metallolom, mayda qum, ko'mir changi va boshqalarni pompalash uchun moylash materiallarini o'z ichiga olgan ArtMor korpusi bilan jihozlangan.
Lpy (t) uzun o'qli vertikal drenaj nasoslari kommunal muhandislik, metallurgiya, kimyo, qog'oz ishlab chiqarish, suv suvi, elektr stantsiyalari, qishloq va suv xo'jaligi kabi sohalarda keng qo'llaniladi.
