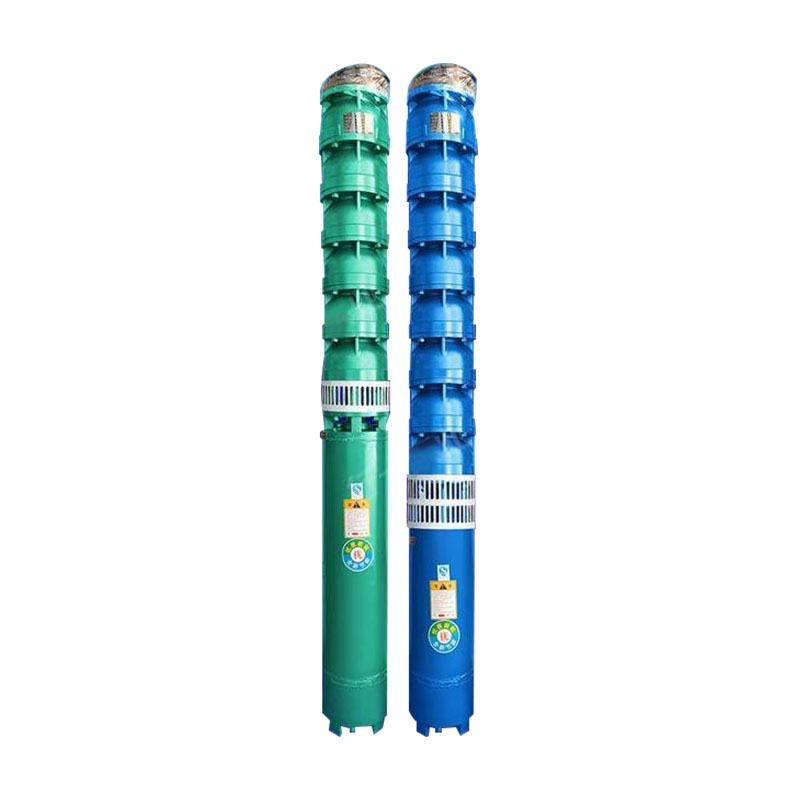

ZEN Machinery yuqori sifatli 16 dyuymli quyma temir chuqurlik nasosi chuqur quduqlarda ishlash uchun maxsus mo'ljallangan va sezilarli chuqurliklardan osongina suv ishlab chiqarishi mumkin.
Chuqur quduqli quyma nasos - bu suv olish moslamasi bo'lib, u suv osti dvigatelini va suv osti nasosini birlashtiradi.
To'plamga to'g'ridan-to'g'ri integratsiya, chuqur suvda ishlash. Asosan qishloq xoʻjaligi yerlarini sugʻorish, shaharlarni suv taʼminoti va kanalizatsiya, sanoat va togʻ-kon korxonalari uchun ishlatiladi.
Issiqlikka chidamliligi, korroziyaga chidamliligi, qarish qarshiligi va boshqa xususiyatlar bilan 100 ° C dan past er osti issiq suvini ishlab chiqish uchun ishlatilishi mumkin.
Oqim: 2 - 1000 m3/h
Yuklash: 10 m - 1000 m
Dvigatel quvvati: 0,55-600 kVt
Nominal kuchlanish: 380V/660V
1. Suv osti elektr nasosi besh qismdan iborat: suv pompasi, vosita, suv liniyasi, suv o'tkazmaydigan kabel va boshqaruv tugmasi. Nasoslar bir so'rg'ichli ko'p bosqichli vertikal santrifüjli uch silindrli nasoslardir.
2. Suv ostidagi vosita YQS tipidagi suv bilan to'ldirilgan ho'l dizayni, bo'shliqda toza suv bilan to'ldirilgan, asosan, motorni sovutish va rulmanlarni moylash uchun foydalanadi. Ish paytida, haroratning o'zgarishi suvni to'ldirishda o'zgarishlarga olib kelishi mumkinligi sababli, kalibrlash uchun dvigatelga bosim regulyatorlari o'rnatiladi.
3. Dvigatelga qumning kirib kelishiga yo'l qo'ymaslik uchun yuqori vosita qum o'tkazmaydigan sızdırmazlık mexanizmi bilan jihozlangan, qum zımbası va mexanik muhrdan iborat bo'lib, qum o'tkazmaydigan strukturani tashkil qiladi va butun vosita uning muhrlangan tuzilishi orqali yaxshi muhrlanadi.
4. Dvigatelning yuqori qismida suv quyish teshiklari va egzoz teshiklari, pastki qismida esa drenaj teshiklari mavjud.
5. Dvigatelning pastki qismida rulmanlar va tortish halqalari o'rnatiladi va asosan elektr nasosning eksenel kuchini ko'taradi.
6. Dvigatel stator sargisi yaxshi izolyatsiya va suv o'tkazmaydigan ishlashi bilan suv o'tkazmaydigan elektromagnit chiziqdan foydalanadi, rotor sichqonchani qafas tuzilishidan foydalanadi.
7. Korroziv suv sifati uchun zanglamas po'latdan yasalgan suv osti nasoslari ishlatiladi.
| Raqam |
Model Minimal quduq diametri (mm) QJ (oqim tezligi (m3/soat) - oqim bosimi (m)/pervanel darajasi |
Chuqur quduq nasosi | Suv osti elektr motori | Aylanish tezligi | chiqish trubkasi diametri |
Kabel spetsifikatsiyasiga muvofiqligi |
Maksimal nasosning tashqi diametri |
|||
| Balandligi | Og'irligi | Quvvat | Balandligi | Og'irligi | ||||||
| (mm) | (kg) | (kVt) | (mm) | (kg) | (devr/daq) | (") |
|
(mm) | ||
| 1 | 400QJ400-50/1 | 640 | 100 | 90 | 1714 | 507 | 2900 | 8 | 3×50 | 377 |
| 2 | 400QJ500-20/1 | 640 | 100 | 45 | 1141 | 170.6 | 3×16 | |||

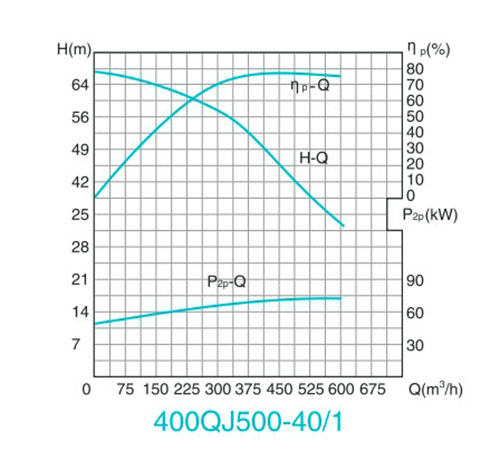

| 3 | 400QJ500-40/1 | 640 | 100 | 90 | 1714 | 507 | 3×50 | |||
| 4 | 400QJ500-80/2 | 1230 | 200 | 185 | 2244 | 688 | 3×120 | |||
